Kao dobavljač proljetnih igle često me pitaju: "Kako mjeriti veličinu proljetnih igle?" To je ključno pitanje, pogotovo kada tražite pravi pogodak za svoj projekt. U ovom postu na blogu provest ću vas kroz proces mjerenja proljetnih igle i zašto je to važno.
Zašto je pravilno mjerenje proljetnih igara
Prvo, razgovarajmo o tome zašto su točna mjerenja velika stvar. Proljetne igle koriste se u svim vrstama aplikacija, od automobilskih dijelova do elektroničkih uređaja. Korištenje pogrešne veličine može dovesti do čitave gomile problema. Ako je pin premalen, možda neće pravilno držati komponente, zbog čega se dijelovi mogu osloboditi i oštetiti vaš proizvod. S druge strane, ako je prevelika, možda ćete imati problema s umetanjem ili bi to čak moglo slomiti komponente koje bi se trebao povezati. Dakle, ispravljanje mjerenja ključno je za osiguravanje funkcionalnosti, sigurnosti i dugovječnosti vašeg projekta.
Vrste proljetnih igle
Postoje različite vrste proljetnih pinova, a svaki bi mogao imati svoj specifični način mjerenja. Najčešće su vrsteNamotane opružne igle nehrđajućeg čelika,,Spiralne proljetne igle, iMetričke proljetne igle.

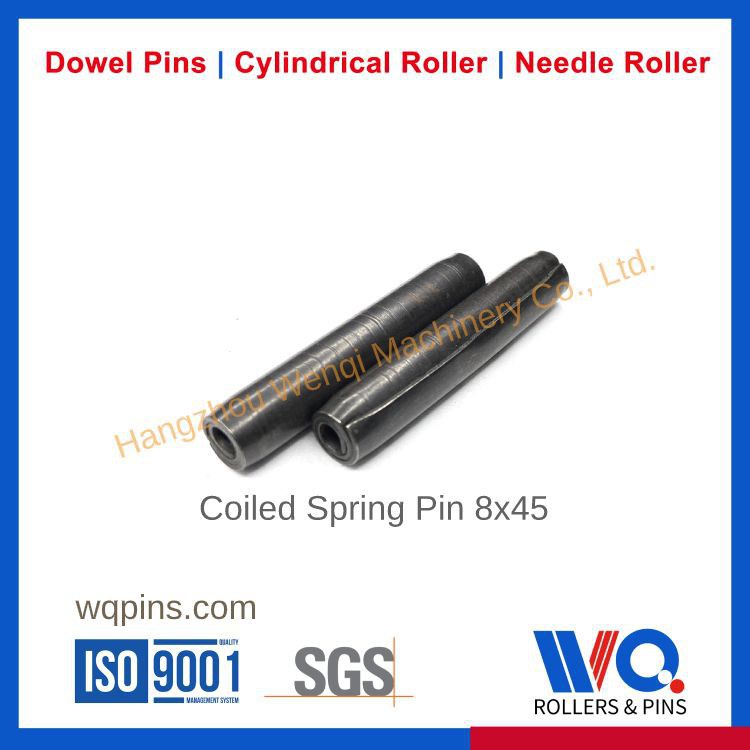

Namotane opružne igle izrađene su tako što ćete se namotati ravna traka metala u cjevasti oblik. Imaju fleksibilan dizajn koji ih čini odličnim za aplikacije u kojima bi moglo postojati neki pokret ili vibracije. Spiralne proljetne igle imaju sličan koncept, ali s različitim uzorkom namotavanja, što im daje jedinstvena svojstva. Metričke proljetne igle jednostavno su proljetne igle mjerene prema metričkom sustavu, koji se široko koristi u mnogim industrijama širom svijeta.
Mjerenje promjera
Promjer opružne igle jedno je od najvažnijih mjerenja. Za mjerenje promjera, možete koristiti čeljusti, što je alat koji može precizno izmjeriti udaljenost između dvije suprotne strane objekta. Stavite čeljusti čeljusti oko iglice na najširem točki za mjerenje vanjskog promjera. Ako trebate izmjeriti unutarnji promjer (recimo, ako pin ima šuplje središte), možete koristiti unutarnji čeljust ili mikrometar s odgovarajućim pričvršćivanjem.
Obavezno izmjerite pin na nekoliko različitih točaka duž njegove duljine jer bi moglo biti neznatnih varijacija. Ako utvrdite da pin ima suženi kraj, izmjerite najšire i najuže dijelove odvojeno. Na ovaj ćete način imati jasno razumijevanje njegovog oblika i možete odabrati ispravno prikladno za vašu aplikaciju.
Mjerenje duljine
Mjerenje duljine opružne igle obično je jednostavan proces. Sve što trebate je ravnalo ili mjerna traka. PIN stavite na ravnu površinu i rastežite mjerni alat duž cijele dužine s jednog na drugi kraj. Važno je osigurati da je Pin ravan i nije savijen za točno mjerenje. Ako pin ima glavu ili poseban oblik na jednom kraju, morate odlučiti želite li izmjeriti iz baze glave ili uključiti glavu u mjerenje, ovisno o vašim zahtjevima za prijavu.
Mjerenje tona (za spiralne proljetne igle)
Ako se bavite spiralnim proljetnim iglema, također morate izmjeriti teren. Nagib je udaljenost između dva uzastopna zavojnica. Da biste ga izmjerili, možete brojati broj zavojnica u određenoj duljini, a zatim podijeliti duljinu s brojem zavojnica. Na primjer, ako imate 10 zavojnica u duljini od 50 milimetra, nagib bi bio 5 milimetara. Ovo je mjerenje važno jer utječe na to kako će se PIN proširiti i ugovoriti i kako će komunicirati s dijelovima za parenje. Možete upotrijebiti povećalo kako biste dobili precizniji pogled na zavojnice prilikom brojanja.
S obzirom na materijal i završetak
Pri mjerenju proljetnih igle, ne zaboravite uzeti u obzir materijal i završnu obradu. Različiti materijali mogu imati različite razine elastičnosti i tvrdoće, što može utjecati na performanse PIN -a. Na primjer, opružne igle od nehrđajućeg čelika više su otpornije na koroziju nego one ugljikove čelika, ali mogu imati nešto različite dimenzije zbog svojstava materijala.
Završetak igle također može napraviti razliku. Polirani završetak može dodati malu količinu ukupnom promjeru, dok premaz može promijeniti svojstva površine i način na koji se pin uklapa u rupu. Dakle, ako radite s određenim tolerancijama, obavezno razmotrite ove faktore u svojim mjerenjima.
Tolerancije u mjerenjima opružnih pinova
Tolerancije su u osnovi dopuštena količina varijacije u dimenzijama opružnog pin. Svi proizvodni procesi imaju određeni stupanj varijacije, tako da kada mjerite proljetne igle, morate znati prihvatljiv raspon za svaku dimenziju. Na primjer, PIN može biti specificiran kao promjer od 5,00 mm s tolerancijom od ± 0,05 mm. To znači da bi se pin s promjerom između 4,95 mm i 5,05 mm smatrao prihvatljivim.
Tolerancije su važne jer osiguravaju da će se pin ispravno uklopiti u aplikaciju i izvoditi kako je predviđeno. Ako su tolerancije previše tijesne, možda bi bilo teže i skuplje izrađivati igle. S druge strane, ako su tolerancije previše labave, pin možda neće raditi ispravno.
Korištenje standarda mjerenja
Postoje industrijski standardi za mjerenje proljetnih pinova, poput ISO i ASTM. Ovi standardi daju detaljne smjernice o tome kako mjeriti proljetne igle, prihvatljive tolerancije i metode ispitivanja. Dobro je uputiti se na ove standarde pri mjerenju proljetnih igle kako bi se osigurala kompatibilnost i pouzdanost. Korištenjem standardnih mjerenja možete biti sigurniji da će igle koje koristite dobro raditi s drugim komponentama u vašem projektu.
Mjerenje u različitim okruženjima
Ponekad ćete možda trebati mjeriti proljetne igle u različitim okruženjima. Na primjer, ako radite u tvornici u kojoj ima puno prašine ili nečistoća, obavezno očistite iglu prije nego što ga mjerite. Inače, prašina bi mogla utjecati na točnost vašeg mjerenja. Ako mjerite igle u okruženju s visokim temperaturama, imajte na umu da se materijal može proširiti, što bi moglo promijeniti dimenzije. U ovom slučaju, možda ćete trebati uzeti u obzir temperaturu i koristiti odgovarajuće korekcijske čimbenike.
Kontrola kvalitete i provjera
Nakon što izmjerite proljetne igle, važno je izvršiti kontrolu kvalitete i provjeru. Možete koristiti statističke tehnike kontrole procesa za analizu mjerenja i osigurati da su igle unutar prihvatljivih specifikacija. Također možete koristiti uređaje ili čvora za brzo provjeru ispunjavaju li igle potrebne dimenzije.
Ako otkrijete da su neke igle izvan tolerancije, morate odlučiti hoćete li ih odbiti ili raditi s dobavljačem kako biste pronašli rješenje. Kao dobavljač proljetnih pinova, nudimo podršku i možemo raditi s vama kako bismo osigurali da dobijete prave proizvode za svoje potrebe.
Zaključak
Mjerenje veličine proljetnih igle je bitan korak u osiguravanju uspjeha vašeg projekta. Slijedeći korake koje sam ovdje naveo - mjerenje promjera, duljine, tona (za spiralne proljetne igle), a uzimajući u obzir materijal, završnu obradu, tolerancije i okoliš - možete donositi informirane odluke o tome koje proljetne igle za upotrebu.
Ako ste na tržištu za visokokvalitetne proljetne igle i trebate veću pomoć u mjerenjima ili odabiru pravog proizvoda, slobodno nam se obratite. Uvijek smo rado pomoći da pronađete savršenu pogodnost za vašu aplikaciju. Bilo da jeNamotane opružne igle nehrđajućeg čelika,,Spiralne proljetne igle, iliMetričke proljetne igle, pokrili smo vas. Započnimo razgovor i pronađemo najbolje rješenje za vaše potrebe za proljetnim pin.
Reference
- Priručnik za strojeve tvrtke Industrial Press, Inc.
- Standardi koje pružaju ISO (Međunarodna organizacija za standardizaciju) i ASTM (Američko društvo za testiranje i materijale)
